230 V
SENSOREN
230 V
SENSOREN

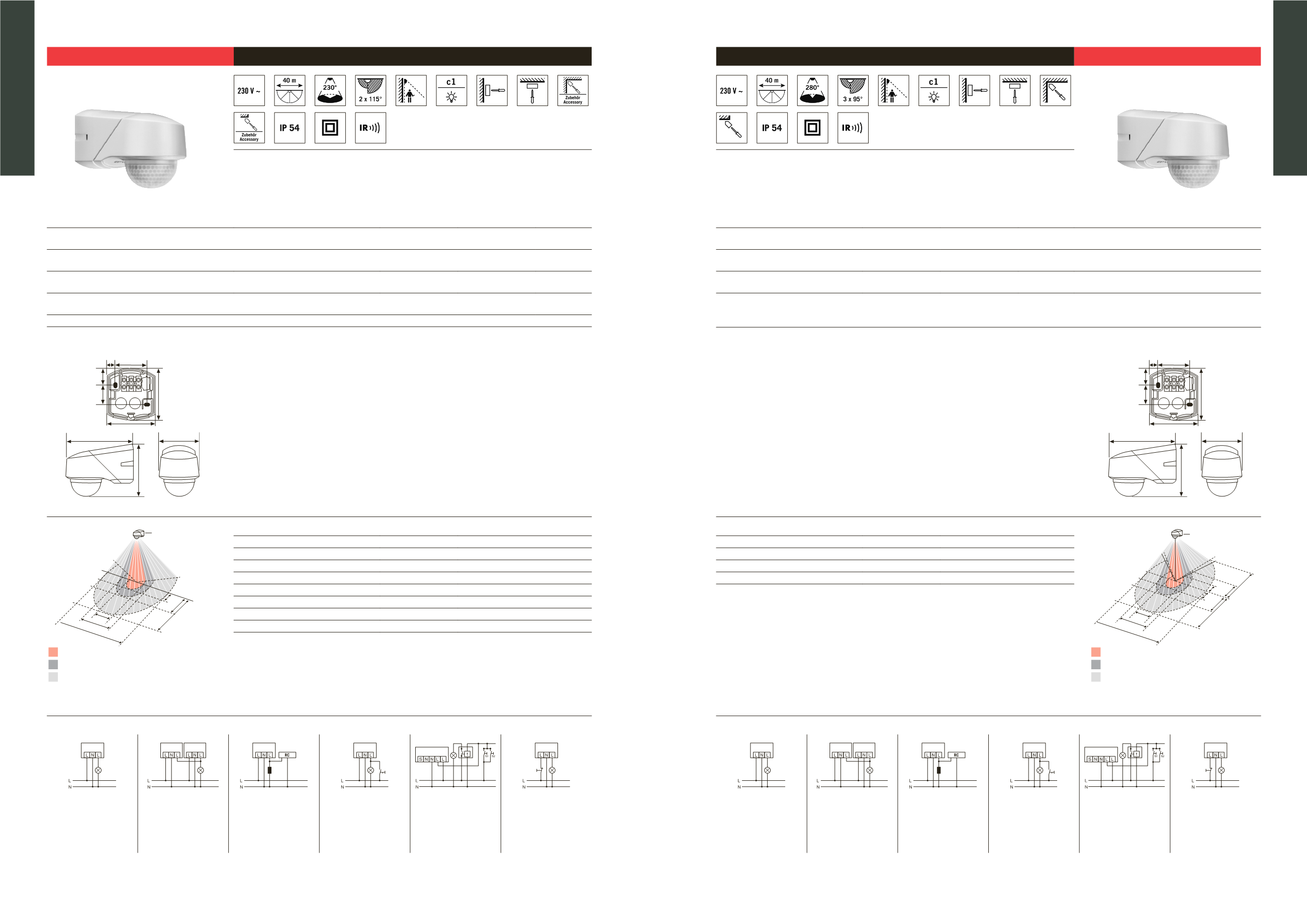

RC 230i
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Bewegungsmelder mit
230° Erfassungsbereich
und großer Reichweite
-
360° Unterkriechschutz
für eine lückenlose Erfassung, abschaltbar per Fernbedienung
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*KLPNLL(
Y(0B51CA*KLPPLT(
Y(0B51CA*KLPOLK(
Y(0B51CA*KLPQLS(
RC 230i weiß
EM10015311
4015120015311
RC 230i schwarz
EM10015519
4015120015519
RC 230i braun
EM10015410
4015120015410
RC 230i Edelstahl-Optik
EM10015618
4015120015618
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,3 W
•
Erfassungsbereich: 230° (2 x 115° separat einstellbar) und 360°
Unterkriechschutz
•
Reichweite: ca. 20 m im Ø, bei einer Montagehöhe von 2,5 m
•
Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch
über Infrarot-Fernbedienungen Mobil-RCi, Mobil-RCi-M und X-REMOTE
(separat bestellen)
•
Zulässige Umgebungstemperatur: -25 °C...+55 °C
•
Schutzart: IP 54
•
Schutzklasse: II
•
Montageart: Decken- und Wandmontage, Innen- und Außeneckmontage
mit Zubehör möglich
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 105 mm x Breite 78 mm x Länge 135 mm
•
Lieferumfang: inklusive Linsenmaske
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5)
•
Nachlaufzeit: Impuls/ca. 15 Sek. - 30 Min.
•
Lichtwert: ca. 2 - 2500 Lux
•
Farben: weiß, ähnlich RAL 9010, schwarz, ähnlich RAL 9005, braun,
ähnlich RAL 8017
MASSZEICHNUNG
72mm
135mm
105mm
78mm
79mm
27mm
24mm
45mm
10mm
ERFASSUNGSBEREICH
2,50 m
230°
20 m
3 m
8 m
6 m
40 m
16 m
360° Unterkriechschutz
Frontal zum Melder
Gehbereich / Quer zum Melder
•
RC Ecksockel weiß
EM10016110
4015120016110
•
RC Ecksockel schwarz
EM10016134
4015120016134
•
RC Ecksockel braun
EM10016127
4015120016127
•
RC Ecksockel Edelstahl-Optik
EM10016141
4015120016141
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Mobil-RCi silber
EM10016004
4015120016004
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Parallelschaltung von max. 8
Geräten
Bei Schaltung von Induktivitäten
(z. B. Relais, Schütze,
Vorschaltgeräte) kann der Einsatz
eines RC-Filters erforderlich sein.
Standardbetrieb mit zusätzlicher
Dauerlichtfunktion durch externen
Schalter.
Parallelschaltung mit
Treppenlichtautomatschaltung
Standardbetrieb mit zusätzlicher
Ansteuerung durch Öffnertaster.
Bei Bedarf kann das Licht durch
den Taster manuell ein- bzw.
ausgeschaltet werden.
Hinweis: Es können max. 8 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
RC 280i
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Bewegungsmelder mit
280° Erfassungsbereich
und großer Reichweite
-
360° Unterkriechschutz
für eine lückenlose Erfassung, abschaltbar per Fernbedienung
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*KLPRLR(
Y(0B51CA*KLPTLP(
Y(0B51CA*KLPSLQ(
RC 280i weiß
EM10015717
4015120015717
RC 280i schwarz
EM10015915
4015120015915
RC 280i braun
EM10015816
4015120015816
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,3 W
•
Erfassungsbereich: 280° (3 x 95° separat einstellbar) und 360°
Unterkriechschutz
•
Reichweite: ca. 20 m im Ø, bei einer Montagehöhe von 2,5 m
•
Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch
über Infrarot-Fernbedienungen Mobil-RCi, Mobil-RCi-M und X-REMOTE
(separat bestellen)
•
Zulässige Umgebungstemperatur: -25 °C...+55 °C
•
Schutzart: IP 54
•
Schutzklasse: II
•
Montageart: Decken- und Wandmontage, Innen- und Außeneckmontage
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 105 mm x Breite 78 mm x Länge 135 mm
•
Lieferumfang: inklusive RC Ecksockel, inklusive Linsenmaske
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5)
•
Nachlaufzeit: Impuls/ca. 15 Sek. - 30 Min.
•
Lichtwert: ca. 2 - 2500 Lux
•
Farben: weiß, ähnlich RAL 9010, schwarz, ähnlich RAL 9005, braun,
ähnlich RAL 8017
MASSZEICHNUNG
72mm
135mm
105mm
78mm
79mm
27mm
24mm
45mm
10mm
ERFASSUNGSBEREICH
2,50 m
20 m
8 m
3 m
3 m
8 m
20 m
280°
40 m
6 m
16 m
360° Unterkriechschutz
Frontal zum Melder
Gehbereich / Quer zum Melder
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Mobil-RCi silber
EM10016004
4015120016004
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Parallelschaltung von max. 8
Geräten
Bei Schaltung von Induktivitäten
(z. B. Relais, Schütze,
Vorschaltgeräte) kann der Einsatz
eines RC-Filters erforderlich sein.
Standardbetrieb mit zusätzlicher
Dauerlichtfunktion durch externen
Schalter.
Parallelschaltung mit
Treppenlichtautomatschaltung
Standardbetrieb mit zusätzlicher
Ansteuerung durch Öffnertaster.
Bei Bedarf kann das Licht durch
den Taster manuell ein- bzw.
ausgeschaltet werden.
Hinweis: Es können max. 8 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
