DALI
SENSOREN
DALI
SENSOREN
SENSOREN DALI SENSOREN DALI

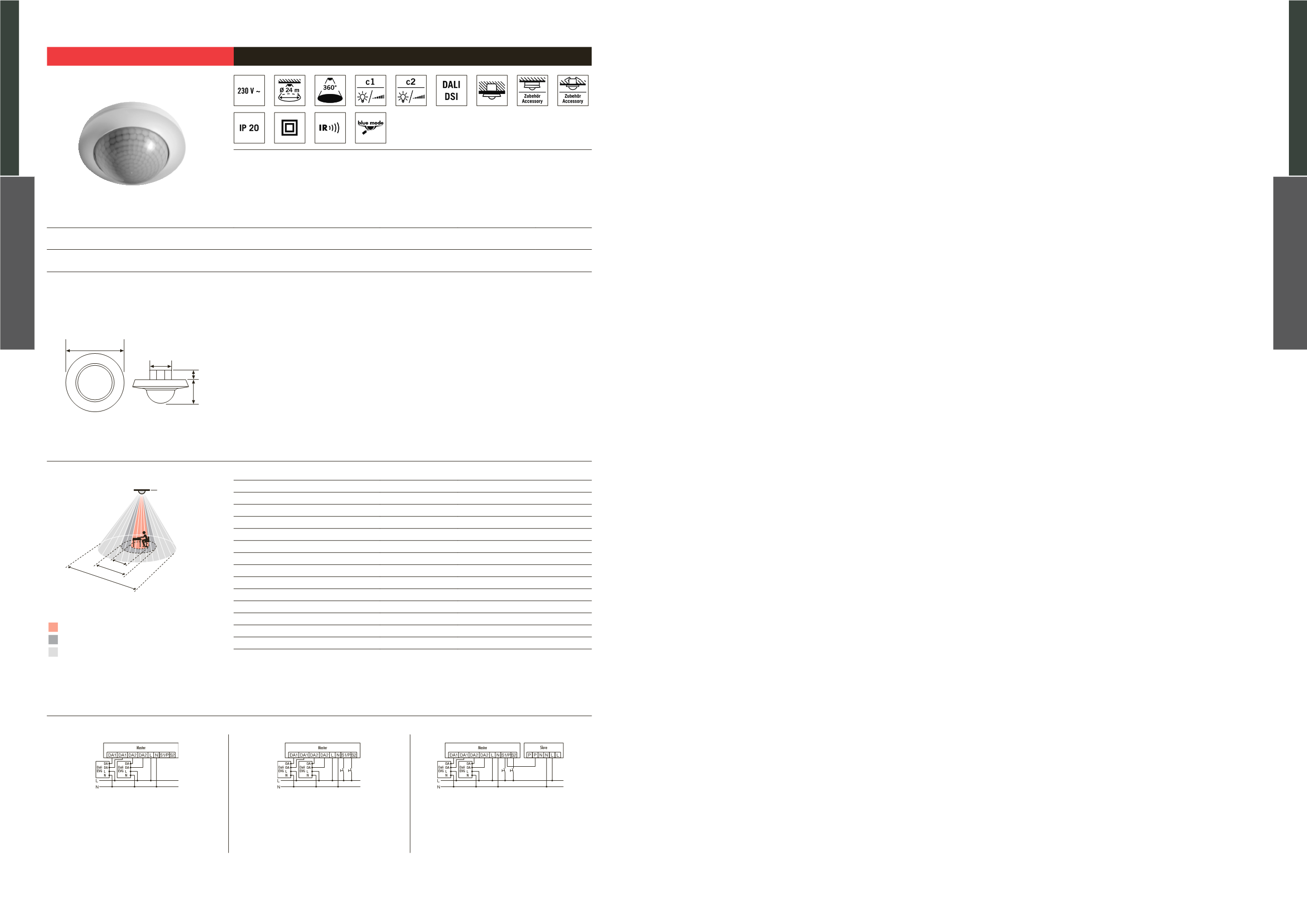

PD-C360i/24 DUO DALI Bestellbezeichnung Bestell-Nr. EAN-Nr.
- Präsenzmelder mit 360° Erfassungsbereich für die Deckenmontage
- Reichweite von bis zu 24 m im Durchmesser bei einer empfohlenen Montagehöhe von 3 m
- Automatische Lichtsteuerung von DALI oder DSI EVGs auf ein konstantes Helligkeitsniveau in Abhängigkeit von Anwesenheit und
Tageslicht (mit DALI/DSI-Ausgang)
Y(0B51CA*OMROPT( PD-C360i/24 DUO DALI weiß EP10427459 4015120427459
TECHNISCHE DATEN
• Netzspannung: 230 V/50 Hz
• Leistungsaufnahme ca.: < 0,6 W
• Erfassungsbereich: 360°
• Reichweite: ca. 24 m im Ø, bei einer Montagehöhe von 3 m
• Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch über
Infrarot-Fernbedienungen Mobil-PDi/DALI, Mobil-PDi/User,
Mobil-PDi/MDi-universal und X-REMOTE (separat bestellen)
• Zulässige Umgebungstemperatur: 0 °C...+50 °C
• Schutzart: IP 20 als Unterputz-Version,
IP 20/IP 54 mit Aufputzdose (separat bestellen),
IP 20 als Deckeneinbau-Version (Einbau-Set separat bestellen)
• Schutzklasse: II
• Montageart: Deckenmontage
• Gehäusematerial: UV-stabilisiertes Polycarbonat
• Abmessungen ca.: Höhe 70 mm, Ø 108 mm
• Einbaumaß: Einbautiefe 24 mm, Einbaulochmaß Ø 60 mm
• Anschlussklemme: 2,5 mm² / 1,5 mm²
• Lieferumfang: inklusive Linsenmaske
• Slave-Eingang: ja
• Ansteuerbare DALI-EVGs: max. 25 Stück pro DALI/DSI-Ausgang
• Kanal 1: Schalten/Dimmen
• Tastereingang: ja
• Nachlaufzeit: ca. 1 Min. - 15 Min.
• DALI Ausgang 1: 2-polige DALI/DSI-Steuerleitung/Broadcast
• Lichtmessung: Mischlicht
• Lichtwert: ca. 5 - 2000 Lux
• Orientierungslicht: 10 % bis 40 % Lichtleistung
• Nachlaufzeit Orientierungslicht: ca. 1 Min. - 60 Min.
• Kanal 2: Schalten/Dimmen
• Tastereingang: ja
• Nachlaufzeit Kanal 2: ca. 1 Min. - 15 Min.
• DALI/DSI-Ausgang 2: 2-polige DALI/DSI-Steuerleitung/Broadcast
• Farbe: weiß, ähnlich RAL 9010
Zubehör (ausführlich auf Seite 164 - 187)
MASSZEICHNUNG
Ø108mm
Ø60mm
24mm
46mm
ERFASSUNGSBEREICH
3,00 m
Ø 8 m
360°
Ø 11 m
Ø 24 m
Arbeitsbereich ca. Ø 8 m
Frontal zum Melder ca. Ø 11 m
Gehbereich / Quer zum Melder ca. Ø 24 m
• PD-C360/8 Slave weiß EP10055379 4015120055379
• PD-C360/24 Slave weiß EP10055386 4015120055386
• Aufputzdose-C IP 20 weiß EP10425370 4015120425370
• Aufputzdose-C IP 20 silber EP10425387 4015120425387
• Aufputzdose-C IP 54 weiß EP10425905 4015120425905
• Aufputzdose-C IP 54 silber EP10425912 4015120425912
• Abdeck-Set-C360/24 silber EP10425431 4015120425431
• Deckeneinbau-Set-C weiß EP10425929 4015120425929
• Schutzkorb 180/90 weiß EM10425608 4015120425608
• Schutzkorb 165/70 weiß EM10425615 4015120425615
• Mobil-PDi/Dali silber EP10425899 4015120425899
• Mobil-PDi/User silber/grün-metallic EM10425547 4015120425547
• Mobil-PDi/MDi-universal weiß EP10433993 4015120433993
• X-REMOTE Fernbedienung schwarz EP10426995 4015120426995
SCHALTPLÄNE
Standardbetrieb Standardbetrieb mit zusätzlicher Ansteuerung durch Schließtaster. Bei
Bedarf kann das Licht durch den Taster manuell ein- bzw. ausgeschaltet
werden.
Master-Slave-Schaltung: Das Master-Gerät schaltet angeschlossene
Verbraucher je nach eingestellten Parametern. Die Slave-Geräte dienen
nur der Präsenzerfassung und geben bei erkannter Bewegung einen
Impuls an das Master-Gerät. Achtung: Es können max. 10 Slave-Geräte an
ein Master-Gerät angeschlossen werden.
Hinweis: Eine Parallelschaltung der Präsenzmelder ist nicht zulässig. Zur Erweiterung des Erfassungsbereiches die
zugehörigen Slave-Geräte (Zubehör) nutzen.
Hinweis: Es können max. 10 „Slave“-Geräte an einen „Master“
angeschlossen werden. Die Montageleitungslänge zwischen „Master“
und „Slave“ sollte 100 m nicht überschreiten.
