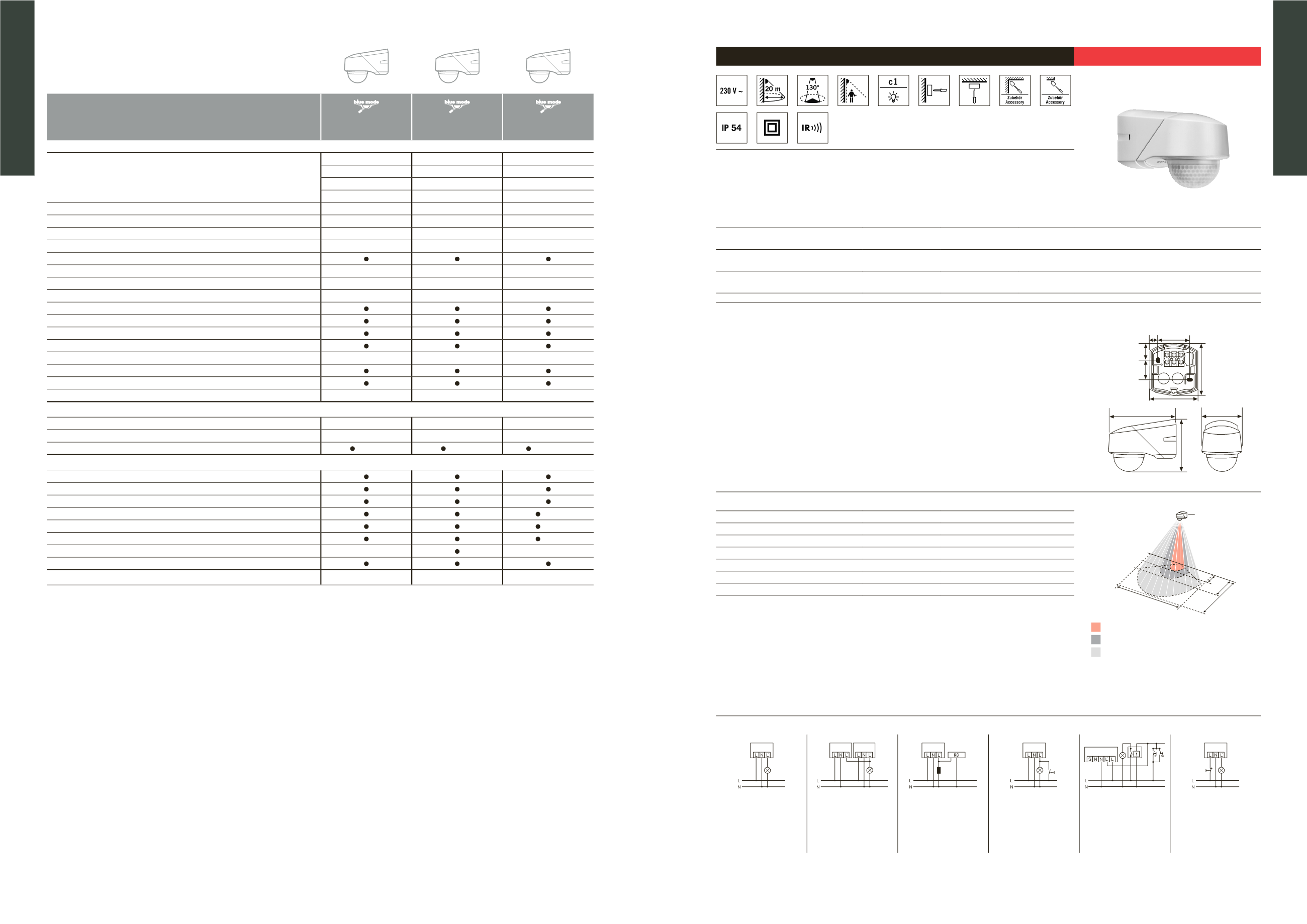

230 V
SENSOREN
230 V
SENSOREN
BEWEGUNGSMELDER
Produktname
RC 130i
RC 230i
RC 280i
Art.-Nr.
weiß
EM10015014
EM10015311
EM10015717
schwarz
EM10015212
EM10015519
EM10015915
braun
EM10015113
EM10015410
EM10015816
Edelstahl-Optik
–
EM10015618
–
Technik
Infrarot
Infrarot
Infrarot
Netzspannung
230 V AC
230 V AC
230 V AC
Schaltleistung
230 V (16 A Relais)
230 V (16 A Relais)
230 V (16 A Relais)
Erfassungsbereich
130°
230°
280°
Unterkriechschutz
Reichweite (bei empfohlener Montagehöhe)
20 m
20 m
20 m
Empfohlene Montagehöhe
2,50 m
2,50 m
2,50 m
Schaltkontakt Licht-Relais
1
1
1
Impulsfunktion für Gebäudetechnik und SPS
Werksprogramm hinterlegt
Reichweitenanpassung mechanisch
Reichweitenanpassung elektronisch
Reichweitenanpassung je Sensor (separat einstellbar)
1 x 130°
2 x 115°
3 x 95°
Reichweitenanpassung per Abdeckclips / Abdeckkappe
Einhand-Stecksockel
Parallelschaltung max. Anzahl Melder
8
8
8
MONTAGEARTEN
Wandmontage
IP 54
IP 54
IP 54
Deckenmontage
IP 54
IP 54
IP 54
Innen- / Ausseneckmontage
mit Zubehör
mit Zubehör
Zubehör inklusive
ZUBEHÖR
Fernbedienung Mobil-RCi
EM10425509
Fernbedienung Mobil-RCi-M
EM10016011
Fernbedienung X-Remote
EP10426995
RC Ecksockel weiß
EM10016110
inklusive
RC Ecksockel schwarz
EM10016134
inklusive
RC Ecksockel braun
EM10016127
inklusive
RC Ecksockel Edelstahl-Optik
EM10016141
–
–
RC-Filter / Löschglied
EP10426988
SIEHE SEITE
RC 130i
Bestellbezeichnung
Bestell-Nr.
EAN-Nr.
- Bewegungsmelder mit
130° Erfassungsbereich
und großer Reichweite
-
360° Unterkriechschutz
für eine lückenlose Erfassung, abschaltbar per Fernbedienung
- Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft
Y(0B51CA*KLPKLO(
Y(0B51CA*KLPMLM(
Y(0B51CA*KLPLLN(
RC 130i weiß
EM10015014
4015120015014
RC 130i schwarz
EM10015212
4015120015212
RC 130i braun
EM10015113
4015120015113
TECHNISCHE DATEN
•
Netzspannung: 230 V/50 Hz
•
Leistungsaufnahme ca.: < 0,3 W
•
Erfassungsbereich: 130° und 360° Unterkriechschutz
•
Reichweite: ca. 20 m im Ø, bei einer Montagehöhe von 2,5 m
•
Einstellmöglichkeiten: mechanisch über Einstellregler, elektronisch
über Infrarot-Fernbedienungen Mobil-RCi, Mobil-RCi-M und X-REMOTE
(separat bestellen)
•
Zulässige Umgebungstemperatur: -25 °C...+55 °C
•
Schutzart: IP 54
•
Schutzklasse: II
•
Montageart: Decken- und Wandmontage, Innen- und Außeneckmontage
mit Zubehör möglich
•
Gehäusematerial: UV-stabilisiertes Polycarbonat
•
Abmessungen ca.: Höhe 105 mm x Breite 78 mm x Länge 135 mm
•
Lieferumfang: inklusive Linsenmaske
•
Schaltleistung: 230 V/50 Hz / (16 A Relais),
2300 W/10 A (cos phi = 1),
1150 VA/5 A (cos phi = 0,5)
•
Nachlaufzeit: Impuls/ca. 15 Sek. - 30 Min.
•
Lichtwert: ca. 2 - 2500 Lux
•
Farben: weiß, ähnlich RAL 9010, schwarz, ähnlich RAL 9005, braun,
ähnlich RAL 8017
MASSZEICHNUNG
72mm
135mm
105mm
78mm
79mm
27mm
24mm
45mm
10mm
ERFASSUNGSBEREICH
2,50 m
130°
20 m
3 m
8 m
36 m
360° Unterkriechschutz ca. 3 m
Frontal zum Melder ca. 8 m
Gehbereich / Quer zum Melder ca. 36 m
•
RC Ecksockel weiß
EM10016110
4015120016110
•
RC Ecksockel schwarz
EM10016134
4015120016134
•
RC Ecksockel braun
EM10016127
4015120016127
•
RC-Filter/Löschglied
EP10426988
4015120426988
•
Mobil-RCi silber
EM10016004
4015120016004
•
Mobil-RCi-M silber
EM10016011
4015120016011
•
X-REMOTE Fernbedienung schwarz
EP10426995
4015120426995
SCHALTPLÄNE
Standardbetrieb
Parallelschaltung von max. 8
Geräten
Bei Schaltung von Induktivitäten
(z. B. Relais, Schütze,
Vorschaltgeräte) kann der Einsatz
eines RC-Filters erforderlich sein.
Standardbetrieb mit zusätzlicher
Dauerlichtfunktion durch externen
Schalter.
Parallelschaltung mit
Treppenlichtautomatschaltung
Standardbetrieb mit zusätzlicher
Ansteuerung durch Öffnertaster.
Bei Bedarf kann das Licht durch
den Taster manuell ein- bzw.
ausgeschaltet werden.
Hinweis: Es können max. 8 Geräte parallel geschaltet werden. Die
Montageleitungslänge sollte 100 m nicht überschreiten.
